DF1限位开关

公司所有产品均可根据用户使用场景进行定制生产。

DF1系列限位开关适用于交流50Hz、额定工作电压高达380V、直流额定工作电压高达220V的移动机械平移机构的行程限位和终端保护。它符合GB/T14048.5-2017标准。

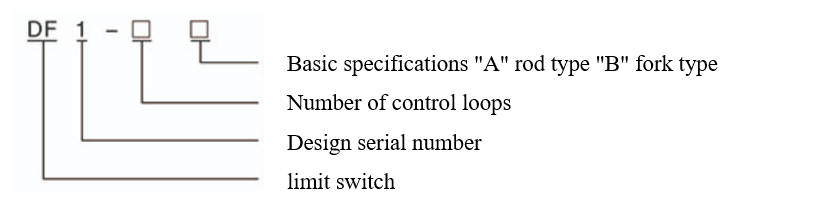

根据使用方式的不同，限位开关可分为以下几种类型：杆状操作臂自动复位型，简称杆型；叉状操作臂非自动复位型，简称“也型”。

正常工作条件
a) 最高允许温度不超过130°C；
b) 最低允许温度不限于-5℃；
海拔：安装地点的海拔不超过2000米。
污染等级：限位开关的污染等级为 3 级。安装类别：限位开关的安装类别为血型。
安装条件：限位开关应按照制造商提供的说明书中的安装要求进行安装。

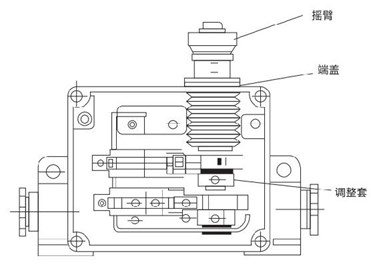

限位开关外壳采用压铸铝制成，表面喷涂铝粉醇酸耐热漆。操作臂驱动轴带动轴上的凸轮运动，从而断开限位开关的触点。凸轮和轴上的调节套筒在φ26的圆周上均匀分布着24个齿。凸轮角度可根据需要进行调节，以实现所需的闭合操作。调节时，只需拆下端盖和调节套筒上的螺钉即可。摇臂也可在360度范围内任意调节（每15度），如图1所示。
限位开关的防护等级为IP44

偏差开关安装在支架上，然后焊接到磁带架上。边缘器A平面垂直于磁带轴线，磁带垂直卷边距离L=50100mm；磁带位于垂直卷下端的1/3处；每50M偏差的磁带可以安装成对打开。
